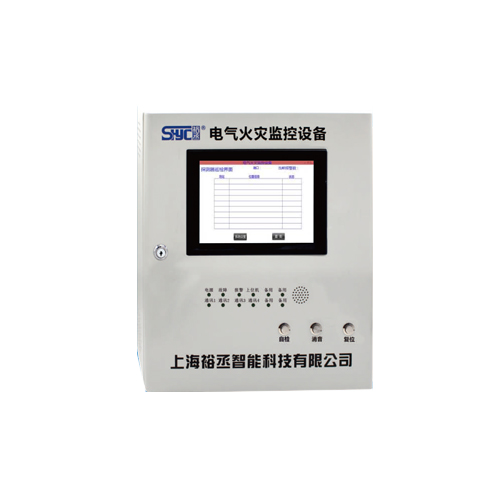

裕丞電氣火災監控系統是根據GB14287-2014《電氣火災監控系統》設計研發的產品，系統主要由電氣火災監控設備、組合式電氣火災監控探測器、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器、故障電弧探測器、剩余電流互感器、溫度傳感器等組成，主要用于監控非消防用電負荷，常應用于一類高層建筑、大型公共建筑、部分乙丙類倉庫等環境系統支持 MODBUS上位通訊協議，可與第三方上位控制系統或火氣系統實現通訊。支持與圖形顯示裝置聯網。同時支持多臺監控
器之間組網。滿足各類工程需求。
當系統監測到配電供電線路的剩余電流和溫度異常，達到報警設定值時，則探測器通過總線將報警信息傳送給電氣火災監控設備，
電氣火災監控設備進行聲光報警，并將信息傳遞給圖形顯示裝置或者第三方上位控制系統，從而提醒值班人員排查險情，減少和避兔
電氣老化、潮濕等原因引起的火災。
檢測對象 剩余電流、過線電流、溫度工作電壓 AC220V±15% 50Hz
功耗 ≤24W(不含外接設備)
通訊方式 PBUS總線通訊
通訊囯路 ≤4回路
可選規格 128、256、384、512
報警方式 聲光報警
報警輸出 內置三組可編程外控輸出、觸點容量2A/DC24V或1A/AC220V
顯示方式 7寸觸摸屏液晶顯示
傳輸距離 ≤1000m( ZR-RVS 2×1.5mm)
通訊接口 1路485總線、1路RS232
工作溫度 -10℃- +55℃
相對濕度 10%-93%RH(非凝露）
外形尺寸 350mmx400mmx120mm
安裝方式 璧掛式
重 量 10Kg
單機最大4回路設計、支持512以內節點監控通過分機最大可擴展到4096節點
7寸觸摸屏液晶顯示，人性化操作，使用簡單方便
兩總線無極性設計，具有短路保護功能
內置大容量數據存儲器，可分類存儲120000條報警、故障等信息
自帶三組可編程輸出，可實現手動和自動控制輸出
回路間自帶隔離功能，運行互不干擾
